1、耐候性能优：将中外公认的耐候树脂丙烯酸作主要成膜剂，并用耐候性、防腐性均优的氯磺化聚乙烯橡胶作主要改性剂。
2、使涂层的耐候性、保光性更优，保色性好。
3、防腐性能优。涂层的耐化学药品性、耐水性、耐碱性、耐盐性、耐海水性、耐油性、抗老化性能优异。
4、装饰性能强。涂层丰满，平整光亮、耐磨擦、易去污、耐冲击，色彩多样，美观悦目。
5、施工方便，常温固化。涂层既可在5～40℃条件下固化成膜，也可在60～80℃条件下烘烤30分钟成膜，对金属、水泥表面、砖石、木材、塑料制品均有良好附着力。
6、颜色：粉红和其他接近的颜色—玫瑰红、橙黄甚至品红等鲜艳的颜色越来越流行。

1、基 面：处理找平、砂磨、酸洗、吸尘。
2、界面层：界面层对面层最终是否起泡、脱层起关键作用。用F-15加水稀释约2-7倍涂刷场地一遍，水一定要对的足够多，只能刷一遍。具体加水量视球场实际情况决定。
3、地面层： 弹性涂层的厚度约为0.8-1mm，用F-15:石英沙(60-80目):水泥，按比率1:1.2:0.6比率加入适当水(约占0.2-0.5的比率)调成浆状，均匀的刮涂于场地。
4、弹性涂层：弹性涂层厚度约为2.5-3mm，施工方法如下(共三遍)：用TF-332N:水泥按1:0.35比率加入适当的水调成浆状，直接刮涂，刮涂三遍，每遍干透以后才能进行下一层刮涂。
5、找平层：上层涂膜表干透后，用F-15 : 石英沙(60-80目):水泥按1:1.2:0.6的比率加入适当的水(约0.2-0.5的比率)调成浆状刮涂一遍，进行找平。

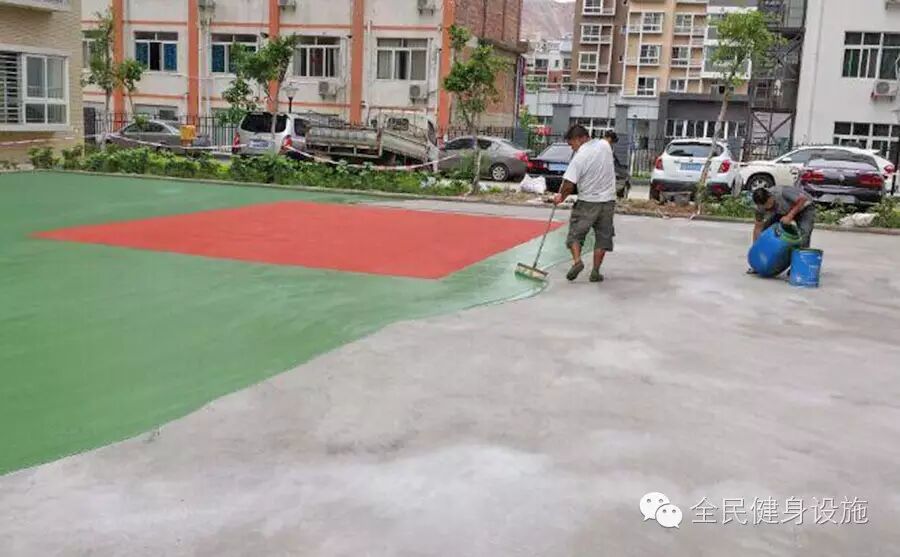

6、着色涂层：用丙烯酸面层涂料:80-100目石英沙按1:1.8的比率加入适量的水(0.5-1倍面料量)调浆，分两遍涂于场地。
7、平整着色层：待着色层干固后，用钢铲铲钓突起的沙粒，扫去浮尘。

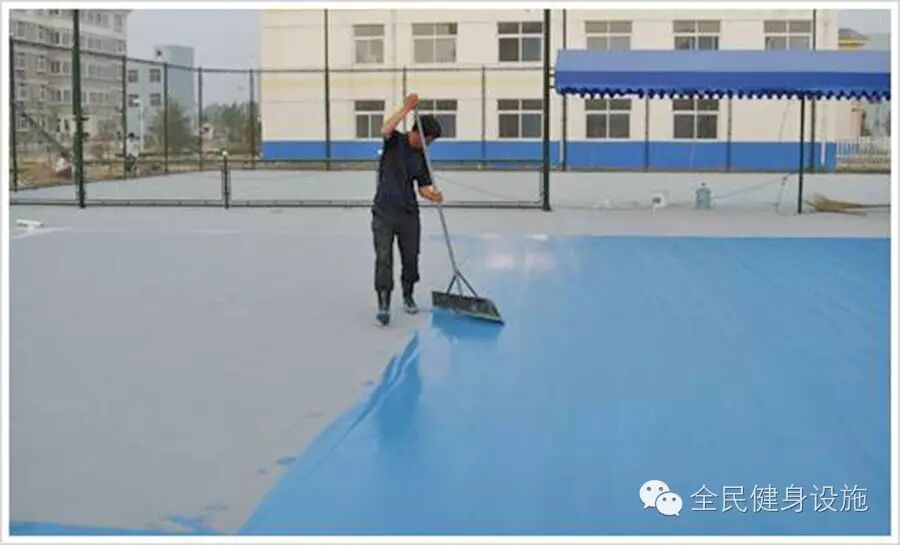

8、终饰涂层：用丙烯酸面层涂料:水按1:0.5-1的比例稀释后，在着色层上刮涂一层面漆，以达到良好的纹理效果。

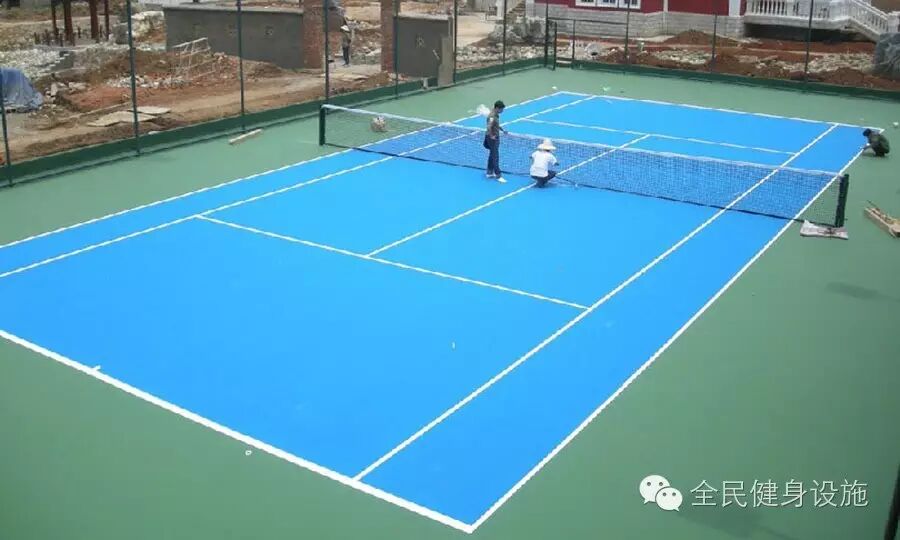

9、界线涂层：用丙烯酸白色涂料画白色标准运动场界线两道。

1、搅 拌：涂料混合物都须使用专用搅拌机充分搅匀，直至匀质后才可施工。在施工过程中，还要周期性的进行搅拌，以保证混合物的性质不变。

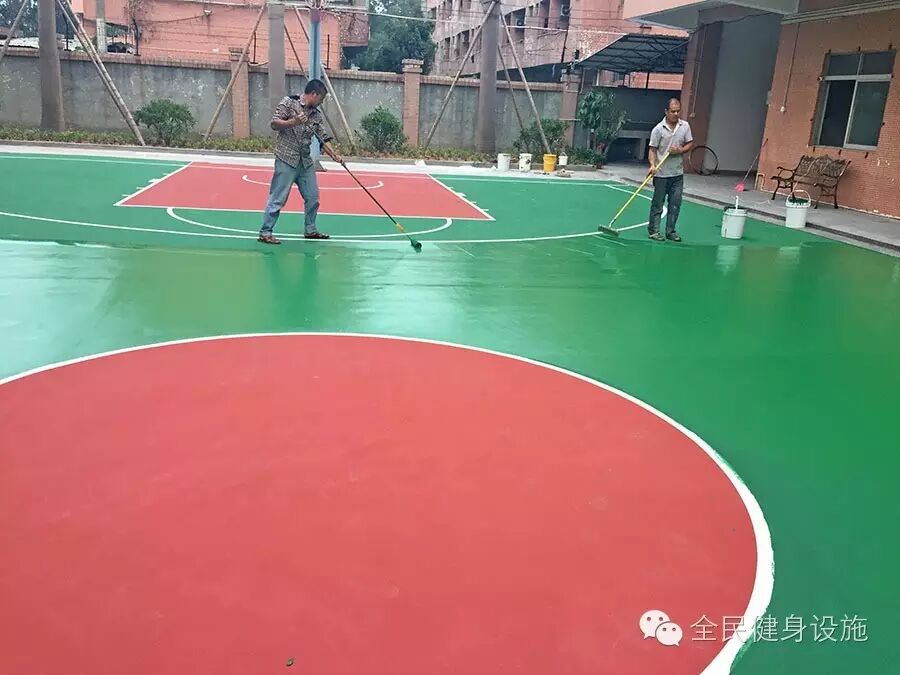

2、刮 涂：用专用胶耙刮涂施工，要保持平行，每道之间的接触边缘要平整，不留下痕迹。
3、清洁：如果涂料流出场外或滴落在其他地方，迅速用湿布和清水处理干净。每道工序做完后，所用的工具可以马上用清水冲洗干净，用于漂洗的水可以反复使用。
